智能开关型QA-Z DA-Z

一、概述
部分回转阀门电动装置智能型QA-Z DQ-Z电动执行机构是将电气控制部分与常规部分回转电装合成一体.
本系列电装对用户安装、调试，检修十分方便可大大地节省安装费用，缩短安装周期，可现场操作也可远控、集控和自控，具有相序识别和缺相保护功能。用于阀瓣做部分回转运动的阀门，如球阀、蝶阀等。

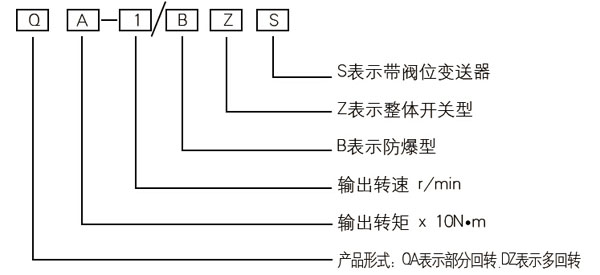

二、型号表示方法

例：QA60-1ZS表示输出额定转距600N m，输出转距1转/分钟，带4～20mAdc阀位输出的智能型电动装置。
三、工作环境及性能
1、工作电源 三相三线 AC380±10%、50Hz特规 AC220V AC400V AC415V AC660V 遥控器 液晶显示等其它特规供货
2、工作环境
①环境温度：-20～60℃
②相对湿度不大于80%（20±5℃）
③周围不含有强腐蚀性、易燃、易爆介质。
④无强烈振动
⑤户外型：防护等级IP65
⑥产品为短时工作制，额定时间10min.
3、输入输出
①远方输入控制信号、无源干接点开关量信号式、有源信号、可设置
②输出：直流4～20MA，负载能力≤750Ω,内供直流24V，带输出隔离。

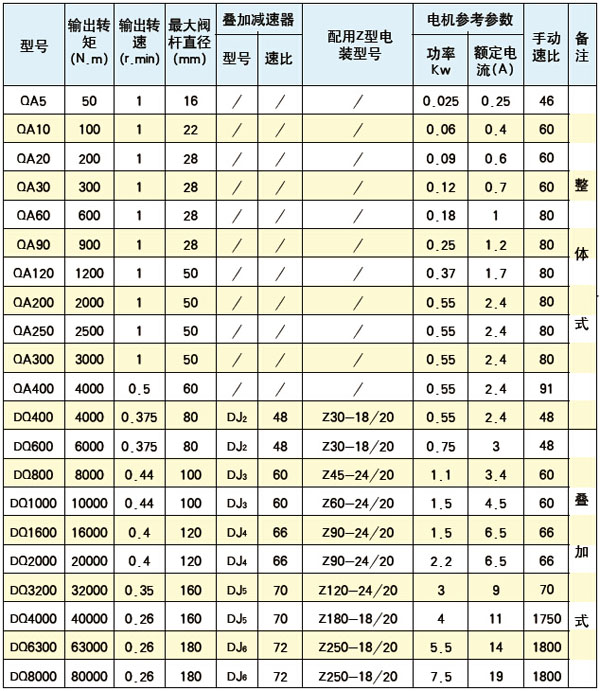

四、规格和主要技术参数

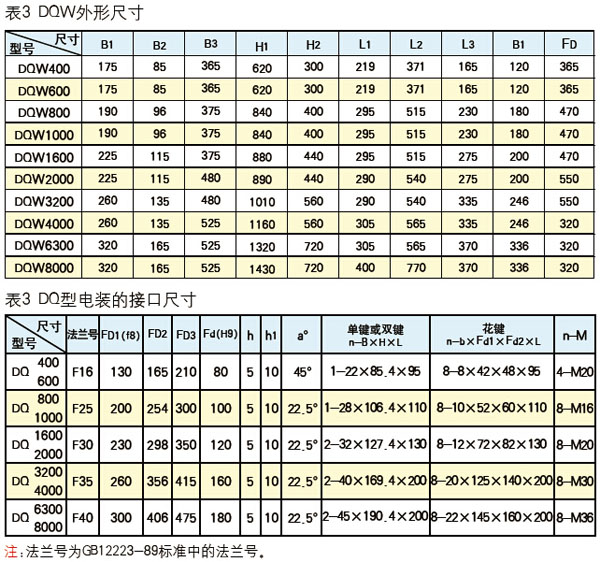

五、外形尺寸及连接尺寸

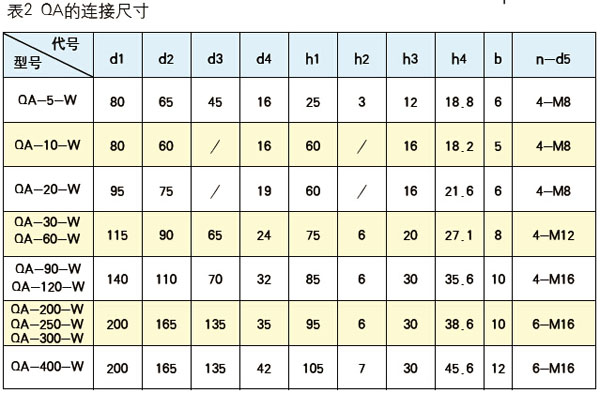

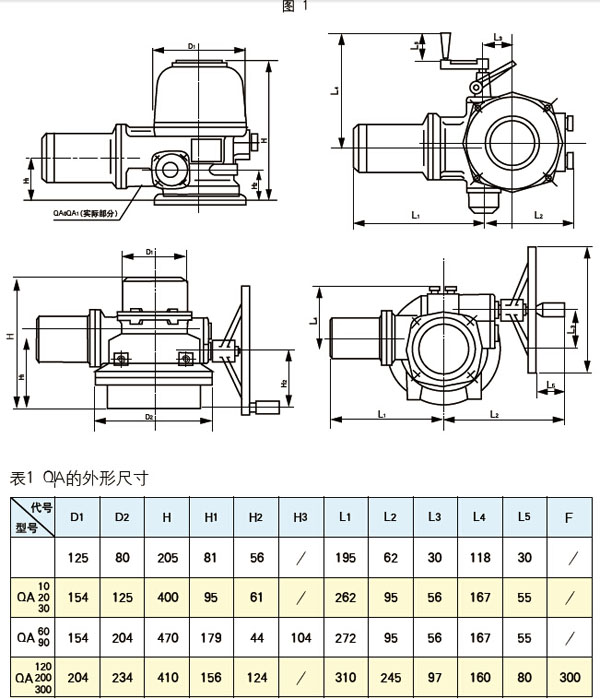

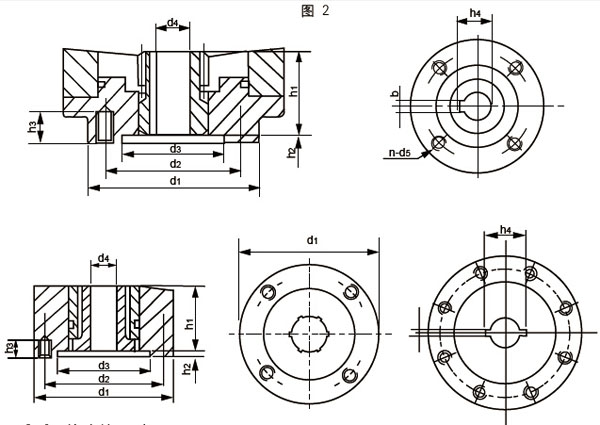

(一) QA型外型尺寸(见图1,表1)连接尺寸(见图2,表2)

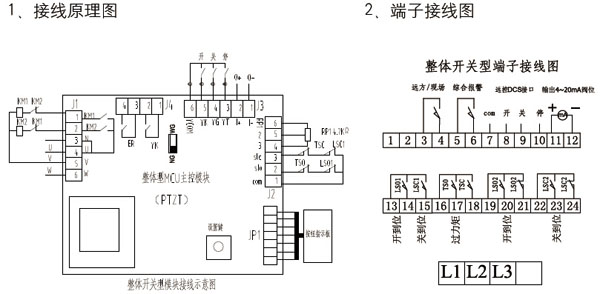

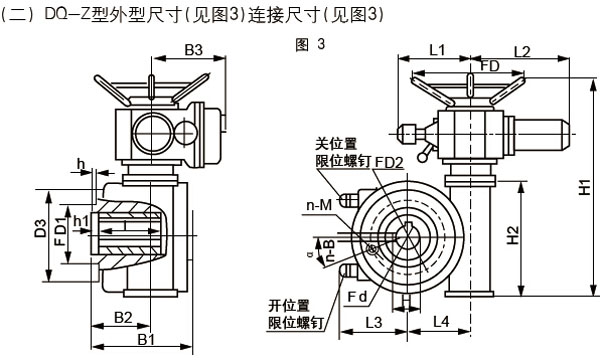

六、工作原理、接线图及操作指示

3. 操作及指示灯状态说明：
(1)操作面板指示灯状态说明：
黄灯常亮：电动执行机构处于接收远方无源接点控制状态；
黄 灯 闪：电动执行机构处于现场手动操作状态，可以用现场
开、关键操作阀门；
红灯常亮：阀门全开；红 灯 闪：正在执行开阀命令；
绿灯常亮：阀门全关；绿 灯 闪：正在执行关阀命令；
红、绿两灯同时闪：远控的开关接点同时闭合，远控命令系统
有故障或接线出错；
红、黄、绿三个灯闪：三相电源缺相；
红、黄、绿三个灯灭：三相电源没有送或缺U、W相。
(2)操作说明：
按远控/现场切换键可以切换远控（黄灯常亮）和现场（黄灯闪烁）状态。在现场状态时按远控/现场切换键则进入远控操作状态 在远控状态时电动执行机构只接受控制系统的开、关指令信号实现阀门的开关操作。
在远控状态时按远控/现场切换键，则进入现场状态，在现场状态中接受关阀键和开阀键的指令，按关阀键，则电动执行机构执行关阀命令（绿灯闪烁，电动执行机构关阀），按开阀键，则执行开阀命令。

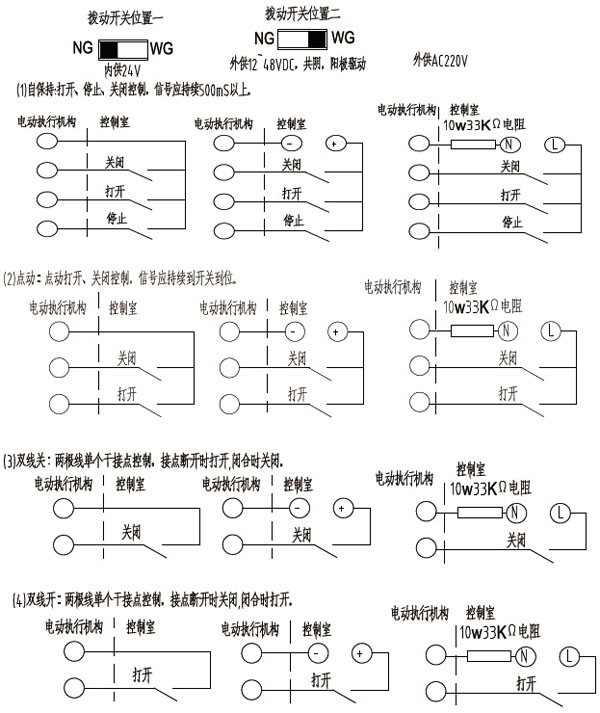

4、远控方式说明
通过拨动开关可以选择远控内供直流24V，或外供电源（12～48V交流或直流），电路接入更高的交直流电压，必须在公用点上串入限流电阻。

七、调 整
电动装置出厂前对转矩控制机构进行了试验标定，符合产品铭牌中所示的最大控制转矩，一般不需再作调整，另外，主箱上两机械限位螺钉亦调好紧固，无特殊情况不得松动。
出厂时电动装置的驱动轴，行程控制机构、开度指针通常放在中间位置。（不要变动指针位置，以便安装调试时观察）。
电位器齿轮与电位器处于松动状态，以防调整过程中损坏电位器。行程控制机构的上凸轮为“开”凸轮。转矩控制开关的上部凸轮为“关”凸轮。
1、行程控制机械调整（含指针和电位器调整）
①、将阀门手动到中间位置。
②、启动电动机，确定电动时阀门旋向是否正确，如有误应调整电源相序。
③、手动阀门到关位置，松动“关”控制凸轮上的螺钉，按关阀门时的旋向转动凸轮并使其触动微动开关。当听到微动开关动作“卡哒”声时，则可适当拧紧凸轮上的螺钉。
④、将阀门向开关方向手动，使“凸”轮高开微动开关触头，再向关阀方向电动，以检查阀位置的调整质量。如限位准确控制灵敏则调整合格。此时可将“关”控制凸轮上的螺钉紧固可靠，不得出现松动现象。（如关阀有误差，则应微调凸轮，反复检查调整质量，直至合格）阀门关位置调整完毕。
⑤、手动阀门到全开位置，“松动”开控制凸轮上的螺钉，按开阀时的旋向转动凸轮并使其触动微动开关，当听到微动开头动作时“卡哒”声时，可适当拧紧凸轮上的螺钉。（下面程序与关阀调整“4”相同，但应注意旋向）。
⑥、将阀门电控开关一个行程，以确认控制准确。再一次检查开、关控制凸轮上的螺钉紧固可靠性。至此开、关阀的行程控制均调整完毕。
⑦、开度指针调整：在阀门位于某一极限位置时，将指针上螺钉松开。使指针对准上述位置相应的刻度，再将螺钉拧紧。
⑧、电位器调整：在阀门位于某一极限位置时，将电位器齿轮向上推起使其脱离啮合。而后将其上紧固螺钉拧紧，旋转电位器到相应的阀门位置（电位器旋转于终端）再稍退回一点。将电位器上紧固螺钉松开并使齿轮进入啮合状态，而后将紧固螺钉拧紧。（应注意电位器极限位置的确定，否则会使其损坏，QAW系列的电位器旋向均与指针旋向相反）。
⑨、机械限位螺钉的调整，如需调整限位螺钉首先应确定该螺钉所限制的阀门位置。右侧限位螺钉为关限位，左侧限位螺钉为开限位。当阀门在调好的极限位置时，先向内拧螺钉直到与驱动轴上限位部分接触，而后再退回0.5-1圈,最后将外部防松螺钉(或螺母)拧紧。机械限位则调整完毕。
2、模块调整
①输出信号调整 手动调好全关、全开及电位器，然后通电、将阀门全关、按住关阀键5S，绿灯闪一下，松开关阀键，则4mA设置好；将阀门开到全开，红灯亮，按开阀键5S，红灯闪一下，松开开阀键,则20mA设置好。开关一个来回，看阀位4~20mA电流与阀位成线性变化，则阀位4~20mA信号调试完毕。注意事项：DQ-Z型应该选择合适的开度挡位，使阀位采样电位器转过的角度大于180度，小于270度；电位器的起始点与阀门的开关方向一致。

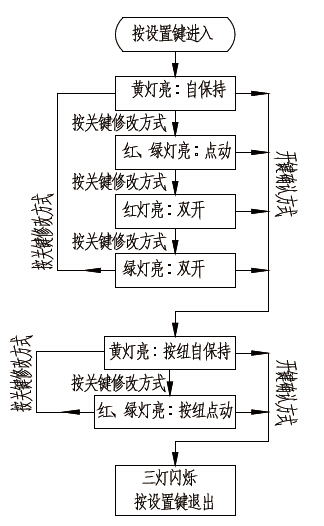

② 远控方式设置框图（设置键进入、退出设置 关阀键改变状态 开阀键确认状态）通过关阀键选择到相应的灯状态，按开阀键确认后则设置完成，进入三灯闪的状态，按设置键返回操作状态。

八、安装方法及使用维护注意事项
1、本装置即可垂直安装（即输出轴垂直于地面），也可水平安装，安装时应考虑便于接线，调试及操作。
2、安装后必须按调试要求逐项进行调试，检查各部门运行正常后才能投入使用。
3、本装置符合《阀门电动装置技术条件》（ZBJ1600z-87）的规定，手轮与输出轴转向一致，顺时针为关，逆时针为开。
4、电装采用专用阀门三相异步电动机，额定持续工作时间为10分钟，调试时应予注意。
5、对于不经常使用的阀门，应定期运行操作（建议每月一次）。
6、不得在阴雨天于户外打开电气箱罩，电机等密封部件，拆开重装时密封部件应盖严、紧固。
7、润滑采用流体00#复合钙基齿轮脂，亦可采用HL-20齿轮油，润滑情况每年检查一次，如无异常，可继续使用。
8、本装置贮存时，应放在干燥通风和不含腐蚀气体的室内。

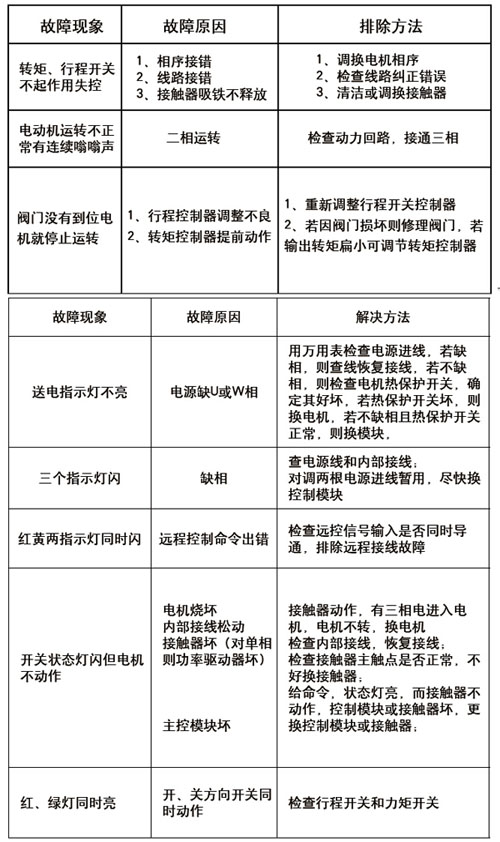

九、故障及排除方法

十、订货须知
1、用户应考虑阀门的机构型式、口径、压力、阀门周围的温度及介质温度的变化等多种因素，选择合适的规格。
2、如用户有特殊要求，可与我厂联系，考虑特殊供货。
